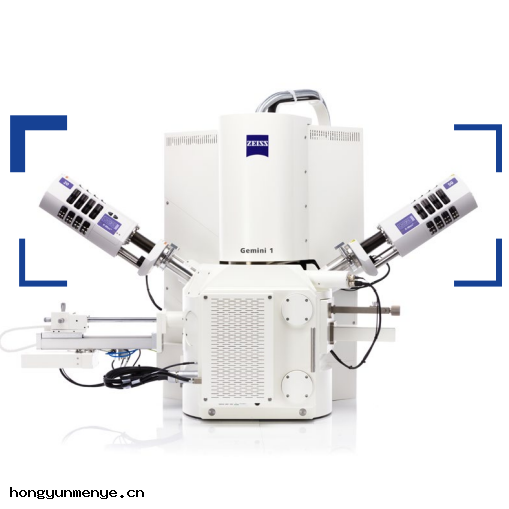

ZEISS場發射掃描電鏡是材料科學
、納米技術、半導體分析等領域觀測微納結構(如原子排列、納米顆粒形貌)的核心工具
。ZEISS場發射掃描電鏡以高分辨率
、高穩定性和智能操作著稱
。但面對複雜的技術參數，選購時掌握以下4點原則，可輕松匹配需求。
一、分辨率：
分辨率是衡量電鏡成像清晰度的關鍵參數，直接影響能否觀察到納米級細節(如單個原子的排列、納米線的截面結構)
。ZEISS場發射電鏡的分辨率通常分為“點分辨率”(理論較小可分辨兩點間距)和“實際成像分辨率”(實際樣品成像的清晰度)
。對於常規材料分析(如金屬斷口、陶瓷顆粒)
，選擇點分辨率≤1nm的電鏡(如ZEISS Sigma 300分辨率達0.8nm)即可滿足需求
；若研究超細納米結構(如碳納米管
、量子點)
，需優先選擇點分辨率≤0.5nm的型號(如MERLIN Compact搭配高亮度肖特基場發射槍)
。
二、樣品適應性：
不同樣品對電鏡的要求差異大
：
•導電性樣品(如金屬
、半導體)
：可直接觀察，但需關注電鏡的加速電壓範圍(通常500V-30V
，低電壓可減少導電樣品的充電效應，保留表面細節)
。
•非導電樣品(如生物切片
、聚合物材料)：需配備樣品台塗層裝置(如噴金/噴碳)或低真空模式(ZEISS電鏡支持低真空成像，無需塗層即可觀察非導電樣品，避免塗層掩蓋真實形貌)。
•大尺寸樣品(如芯片封裝、地質薄片)：需檢查樣品室的尺寸限制(如ZEISS Merlin樣品室直徑≥150mm，可容納較大樣品)
，以及樣品台的傾斜/旋轉功能(如±70°傾斜，用於三維重構分析)。
三
、操作與分析軟件：
ZEISS電鏡的軟件系統直接影響使用體驗與分析效率
：
•操作界面：是否支持直觀的圖形化操作(如一鍵聚焦
、自動亮度對比度調節)
，降低新手學習門檻
；是否具備遠程控制功能(通過網絡連接遠程操作電鏡，適合多人協作實驗室)。
•分析功能：是否集成能譜儀(EDS)或電子背散射衍射(EBSD)模塊(ZEISS電鏡常搭配牛津儀器或布魯克能譜儀，實現元素成分與晶體取向的同步分析)，軟件是否支持自動標注元素峰、生成成分分布圖譜
，以及三維重構(通過序列圖像拼接重建樣品表面形貌)
。
四
、預算與售後服務：
ZEISS場發射電鏡價格跨度大，需根據實驗室預算合理選擇：基礎型號(如ZEISS Sigma系列)適合高校教學與常規材料分析
，性價比高
；好的型號(如ZEISS Gemini系列)針對科研級納米研究(如單原子操控)，功能全面但成本較高。此外，售後服務至關重要——ZEISS提供全球聯保(國內通常有本地服務中心)，定期校准(保證電鏡性能穩定)
、耗材供應(如燈絲、探測器)的及時性，以及工程師的上門培訓(確保操作人員熟練使用)
。
從分辨率的硬指標到樣品的兼容性，從軟件的智能化到服務的長期保障，選擇ZEISS場發射掃描電鏡需綜合考量“性能-需求-成本”的平衡。掌握這4點原則
，可避開參數迷霧，選到真正適配科研與生產需求的高效工具。
