在半導體器件製造與質量檢測過程中
,閂鎖效應(Latch-up)測試是一項至關重要的可靠性評估項目。由於CMOS等工藝結構的固有特性,芯片在受到特定電壓
、電流或輻射干擾時可能引發寄生雙極晶體管導通,導致器件損壞
。為預防此類風險,

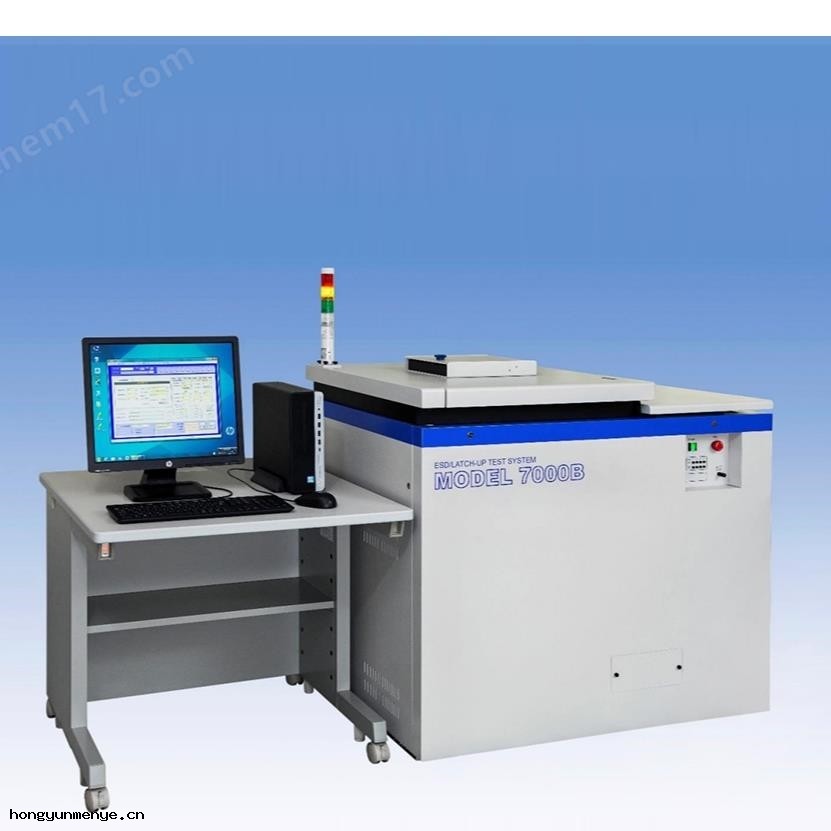

半導體閂鎖測試儀被廣泛用於評估集成電路對閂鎖效應的抗擾能力
。掌握其基本操作流程,是確保測試結果準確、設備穩定運行的前提。
一
、測試前準備
1.確認測試樣品狀態
檢查待測芯片是否完好無損
,引腳無彎曲、氧化或短路現象。同時查閱芯片規格書
,明確其供電電壓範圍
、較大工作電流及敏感引腳位置
,避免測試過程中誤操作造成損傷
。
2.檢查測試環境
確保測試台面乾淨整潔,靜電防護措施到位,如佩戴防靜電手環、使用防靜電墊等
。測試儀應放置於通風良好、溫濕度適宜的環境中,遠離強電磁干擾源
。
3.連接電源與通信接口
將測試儀主機接入穩壓電源
,並通過USB或LAN線與控制電腦連接。開啓設備後觀察自檢狀態,確認各模塊運行正常。
二
、配置測試參數
1.選擇測試模式
根據測試標准(如JEDEC JESD78)和芯片類型,設置合適的測試模式
,包括電流注入方式(單次脈衝/連續掃描)
、觸發通道、監測閾值等。
2.設定激勵電流範圍
初始階段建議從低電流開始逐步增加,防止因過流直接燒毀芯片。通常測試電流範圍為幾毫安至數百毫安不等,具體數值需結合芯片設計規範進行設定。
3.設置保護機制
啓用自動斷電保護功能
,設定較大允許電流和持續時間
,一旦超過設定值立即切斷輸出
,防止器件受損
。

三
、執行測試流程
1.安裝樣品並啓動測試
將芯片正確插入測試夾具,確保接觸良好。點擊軟件界面“開始測試”按鈕,系統將按照預設參數自動施加激勵信號,並實時採集響應數據
。
2.監控測試過程
觀察電流波形、電壓變化及報警信息,判斷是否出現閂鎖現象。若系統提示異常
,應立即停止測試並記錄相關信息。
3.保存與分析數據
測試完成後,導出測試數據文件,包括觸發點、臨界電流值
、恢復時間等關鍵指標,用於後續分析芯片抗閂鎖能力
。
四、測試結束後的維護
1.關閉設備並斷電
測試結束後依次關閉軟件、主機關機,拔下電源插頭
,防止待機電流長期作用影響設備壽命。
2.清潔探針與夾具
使用無塵布輕輕擦拭探針和夾具表面
,去除殘留物,保持良好的電氣接觸性能
。
3.定期校准儀器
按照廠家推薦週期(一般為每年一次)送檢或由專業人員進行電流源精度校准
,確保測試數據的準確性。
半導體閂鎖測試儀作為評估IC可靠性的關鍵工具
,其操作過程雖然技術性強,但只要遵循科學的操作步驟
,合理設置參數,並做好日常維護
,就能有效提升測試效率與數據準確性
,為芯片研發、生產與品質管理提供有力保障
。
